あやおりスリング(バンド)
両端アイ形 1本吊
ベルト幅 基本使用荷重
25mm 0.8t
35mm 1.25t
50mm 1.6t
60mm 1.9t
75mm 2.5t
100mm 3.15t
玉掛けワイヤーロープ

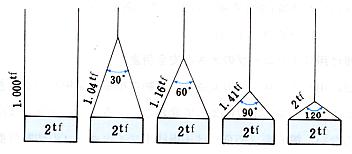

2本づりのときの安全荷重 t
4本時は2倍してください。1本時は吊角度0度の半分です。
種別 6×24 A種(裸・めっき)
ロープ径  吊角度
mm 0度 30度 60度 90度 120度
8 1.07 1.03 0.93 0.76 0.53
9 1.35 1.31 1.17 0.96 0.68
10 1.67 1.62 1.45 1.18 0.84
11.2 2.10 2.03 1.82 1.48 1.05
12.5 2.61 2.52 2.26 1.85 1.31
14 3.28 3.17 2.84 2.32 1.64
16 4.27 4.12 3.70 3.02 2.13
18 5.40 5.22 4.68 3.82 2.70
20 6.70 6.47 5.80 4.74 3.35
22.4 8.40 8.11 7.27 5.94 4.20
25 10.43 10.08 9.04 7.38 5.22
28 13.10 12.65 11.35 9.26 6.65
30 15.03 14.52 13.02 10.63 7.52
31.5 16.60 16.03 14.38 11.74 8.30
33.5 18.77 18.13 16.25 13.27 9.38
35.5 21.07 20.35 18.24 14.90 10.53
37.5 23.50 22.70 20.35 16.62 11.75
40 26.73 25.82 23.15 18.90 13.37
42.5 30.20 29.17 26.15 21.35 15.10
45 34.00 32.84 29.45 24.04 17.00
47.5 37.67 36.38 32.62 26.63 18.83
50 41.67 40.25 36.09 29.46 20.83
三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車 i‐mode版有り / 玉掛け道具
クレーン屋さんindex 性能表TOP 玉掛道具 合図
知識 保有車種






玉掛け道具の選定

玉掛けは有資格者で!
