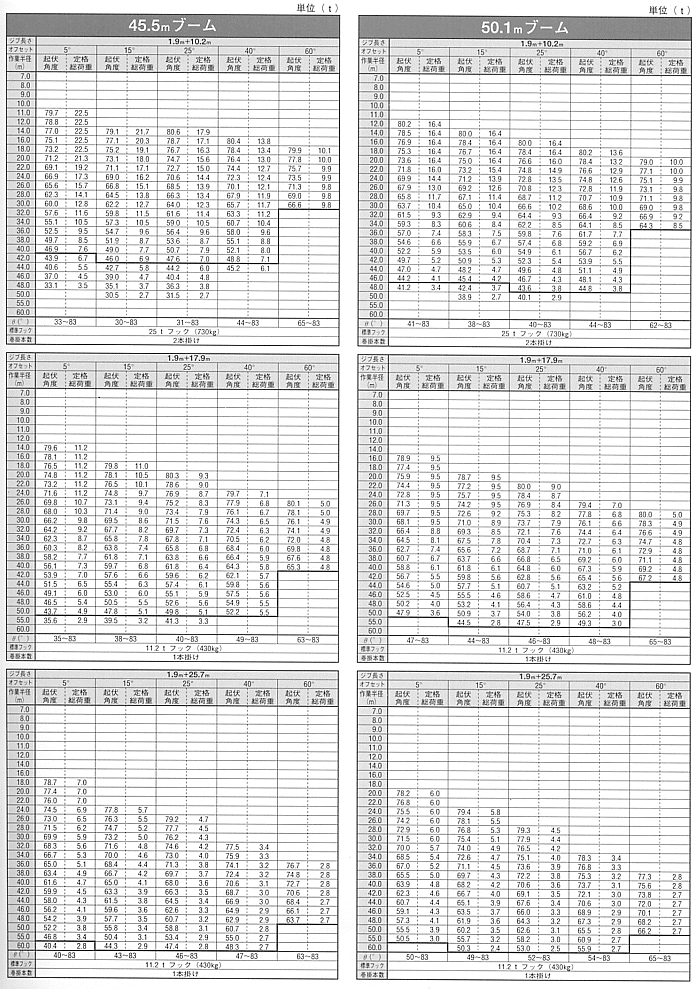

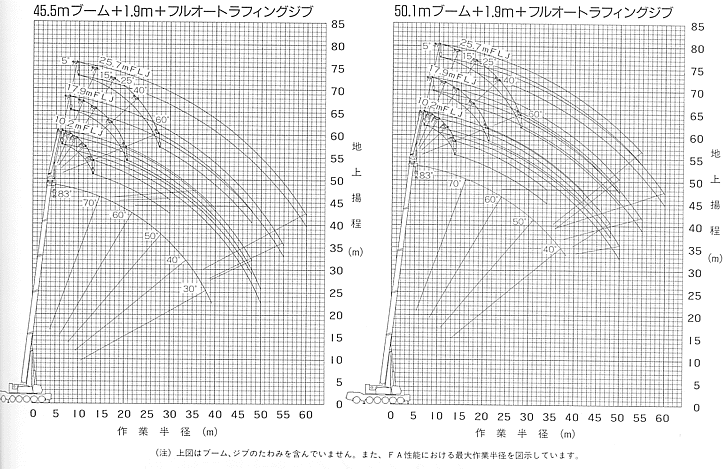

フルオートラフィングジブ仕様
　ＦＡ性能（ｶｳﾝﾀｳｴｲﾄ ６３ｔ）
定格総荷重表
ﾌﾞｰﾑ　A性能（ｶｳﾝﾀｳｴｲﾄ ６３ｔ）　　単位；ton

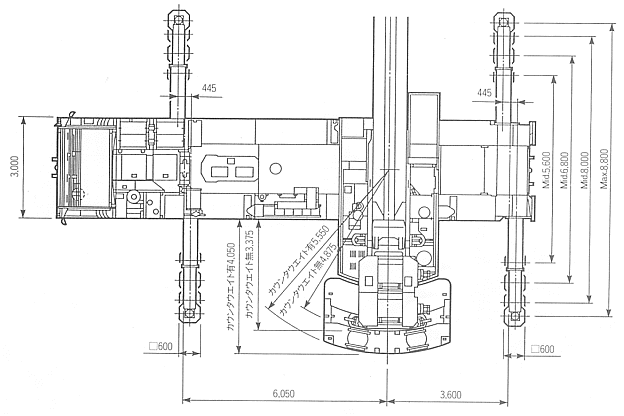

ｱｳﾄﾘｶﾞｰ最大張出(8.8m)全周
作業半径　（ｍ） ﾌﾞｰﾑ長さ(m)
13.6 18.1 22.7 31.8 40.9 45.5 50.1
3.0 200.0 120.0 . . . . .
3.5 179.6 120.0 . . . . .
4.0 166.0 120.0 120.0 . . . .
4.5 154.3 120.0 120.0 . . . .
5.0 144.2 120.0 120.0 70.0 . . .
6.0 127.4 120.0 117.0 70.0 . . .
7.0 113.7 107.7 103.2 70.0 60.0 . .
8.0 100.4 97.2 91.9 70.0 60.0 44.0 35.0
9.0 90.2 85.3 82.5 70.0 60.0 44.0 35.0
10.0 80.1 76.7 74.7 70.0 57.0 44.0 35.0
11.0 66.9 69.9 68.1 62.0 53.0 44.0 35.0
12.0 . 62.7 61.5 57.5 49.0 41.0 35.0
14.0 . 51.4 50.2 49.5 43.0 36.5 34.2
16.0 . . 41.8 43.0 37.5 32.0 30.0
18.0 . . 35.2 37.5 33.0 28.8 26.8
20.0 . . 27.7 32.0 29.5 26.2 24.0
22.0 . . . 28.0 26.0 23.8 21.5
24.0 . . . 24.3 23.5 21.7 19.5
26.0 . . . 21.0 22.0 19.6 17.5
28.0 . . . 18.4 19.7 17.8 16.0
30.0 . . . . 17.5 16.3 14.9
32.0 . . . . 15.5 14.9 13.7
34.0 . . . . 13.7 14.0 12.7
36.0 . . . . 12.3 12.7 11.7
38.0 . . . . 11.0 11.4 11.0
40.0 . . . . . 10.0 10.1
42.0 . . . . . 8.8 9.2
44.0 . . . . . . 8.2
46.0 . . . . . . 7.2
危険角度 . . . . . . 12

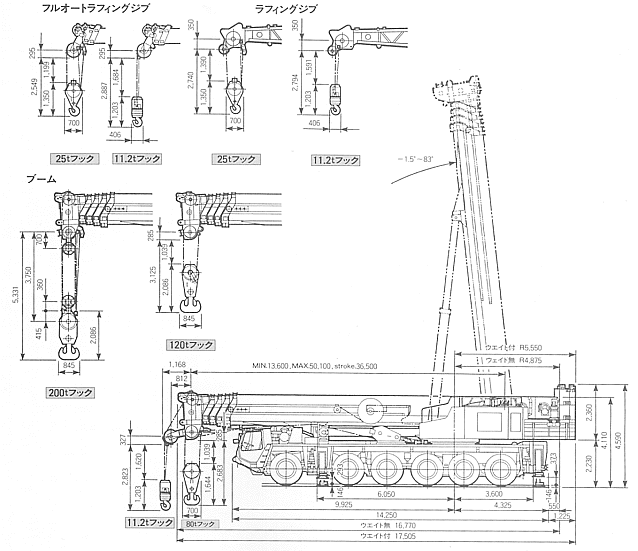

定格総荷重表はﾌｯｸの重量、200tｱﾀｯﾁﾒﾝﾄ付きﾌｯｸ：2700kg、120tﾌｯｸ：2100kg、80tﾌｯｸ：1360kg、11.2tﾌｯｸ：430kgを含む

三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り /　200tｵ-ﾙﾃﾚｰﾝｸﾚｰﾝ　AR‐2000M‐2

性能表TOP 2.9t
TS55MS		 4.9t
TS75M		 20t　
TL200M4		 100t
TG1000R		 360t
ＴＧ3600M2		 .
R4.9t　
LW80M		 R10t　
LW100		 R16t　
TR160M3		 R20t　
TR200M4		 R25t　
TR250M6		 R25t　
LW250M2　		 R50t　
TR500M3
100ｔ
AR1000M　　		 120ｔ
AR1200M		 160ｔ
AR1600M		 200ｔ
AR2000M		 400ｔ
AR4000M		 550ｔ
AR5500M		 .



200ｔｵｰﾙﾃﾚｰﾝｸﾚｰﾝ　ＴＡＤＡＮＯ　　AR‐2000M‐2

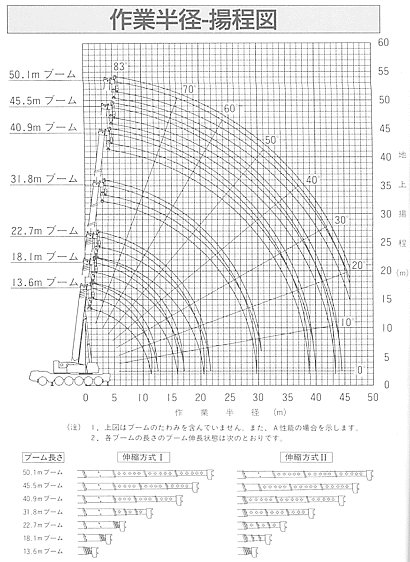

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
