三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車 i‐ｍｏｄｅ版有り / 20tトラッククレーン tl-200m
| ｼﾞﾌﾞ 単位；ton | ||
| ・ｱｳﾄﾘｶﾞｰ最大張出＋ﾌﾛﾝﾄｼﾞｬｯｷ(全周) ・ｱｳﾄﾘｶﾞｰ最大張出(後方・側方） |
||
| ｼﾞﾌﾞ長さ ８ｍ | ||
| ﾌﾞｰﾑ角度 | ｵﾌｾｯﾄ５° | ｵﾌｾｯﾄ30° |
| 80 | 2.75 | 1.35 |
| 75 | 2.75 | 1.35 |
| 70 | 2.30 | 1.30 |
| 65 | 2.00 | 1.25 |
| 60 | 1.60 | 1.20 |
| 55 | 1.25 | 1.00 |
| 50 | 0.90 | 0.80 |
| 45 | 0.60 | 0.60 |
| 40 | 0.40 | 0.40 |
| 35 | 0.25 | 0.25 |
| ブーム 単位；ton | ||||||||
| ・アウトリガー最大張出＋フロントジャッキ(全周) ・アウトリガー最大張出(後方・側方） |
||||||||
| 作業 半径（m） |
ブーム長さ(m) | |||||||
| 9.8 | 13.3 | 16.9 | 20.4 | 23.9 | 27.5 | 31.0 | ||
| 3.0 | 20.00 | 17.50 | 14.50 | 9.50 | . | . | . | |
| 3.5 | 20.00 | 17.50 | 14.50 | 9.50 | . | . | . | |
| 4.0 | 18.00 | 17.50 | 14.50 | 9.50 | 7.50 | 6.50 | . | |
| 4.5 | 16.30 | 15.80 | 14.50 | 9.50 | 7.50 | 6.50 | . | |
| 5.0 | 14.85 | 14.40 | 13.25 | 9.50 | 7.50 | 6.50 | 6.00 | |
| 5.5 | 13.65 | 13.25 | 12.20 | 9.50 | 7.50 | 6.50 | 6.00 | |
| 6.0 | 12.30 | 12.20 | 11.30 | 9.50 | 7.50 | 6.50 | 6.00 | |
| 6.5 | 11.20 | 11.00 | 10.50 | 9.50 | 7.50 | 6.50 | 6.00 | |
| 7.0 | 10.25 | 10.00 | 9.80 | 8.85 | 7.50 | 6.50 | 6.00 | |
| 7.5 | 9.40 | 9.20 | 9.10 | 8.35 | 7.50 | 6.50 | 6.00 | |
| 8.0 | 8.65 | 8.45 | 8.35 | 7.90 | 7.20 | 6.25 | 5.70 | |
| 9.0 | . | 7.05 | 7.10 | 7.00 | 6.65 | 5.75 | 5.20 | |
| 10.0 | . | 6.05 | 5.90 | 6.30 | 6.20 | 5.30 | 4.75 | |
| 12.0 | . | . | 4.05 | 4.45 | 4.65 | 4.50 | 4.00 | |
| 14.0 | . | . | 2.90 | 3.25 | 3.45 | 3.55 | 3.50 | |
| 16.0 | . | . | . | 2.40 | 2.60 | 2.75 | 2.85 | |
| 18.0 | . | . | . | 1.75 | 2.00 | 2.10 | 2.20 | |
| 20.0 | . | . | . | . | 1.50 | 1.65 | 1.75 | |
| 22.0 | . | . | . | . | 1.05 | 1.25 | 1.35 | |
| 24.0 | . | . | . | . | . | 0.90 | 1.05 | |
| 26.0 | . | . | . | . | . | . | 0.75 | |
| 28.0 | . | . | . | . | . | . | 0.55 | |
| 29.4 | . | . | . | . | . | . | 0.40 | |
| フックの重量(主巻：230kg、補巻：60kg）含む | ||||||||

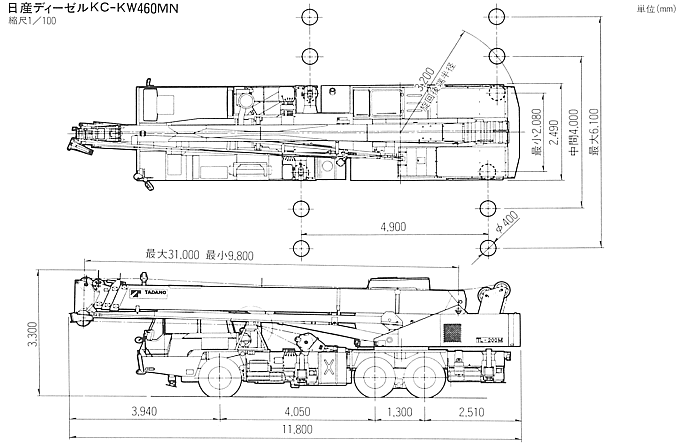

２０ｔトラッククレーン ＴＡＤＡＮＯ ＴＬ−２００M
作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
