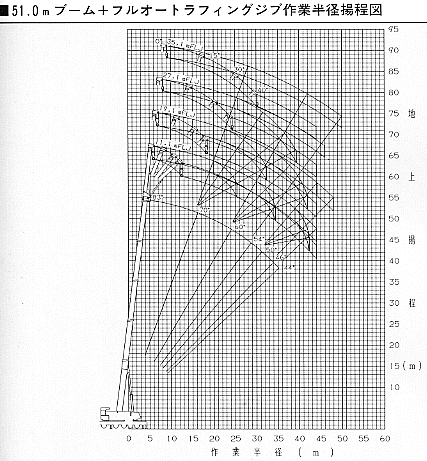

51.0mﾌﾞｰﾑ＋1.7ｍ＋ﾌﾙｵｰﾄﾌﾙｵｰﾄﾗﾌｨﾝｸﾞｼﾞﾌﾞ　A性能(ｶｳﾝﾀｳｴｲﾄ８５ｔ)　　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.8m)全周
ｼﾞﾌﾞ長さ 11.1ｍジブ 19.1ｍジブ 27.1ｍジブ 35.1ｍジブ
ｵﾌｾｯﾄ角度 0° 15° 30° 40° 0° 15° 30° 40° 0° 15° 30° 40° 0° 15° 30° 40°
起伏角度
10 26.4 . . . . . . . . . . . . . . .
12 26.4 . . . . . . . . . . . . . . .
14 26.4 21.2 . . 18.0 . . . . . . . . . . .
16 23.5 19.1 16.3 . 17.7 . . . 10.0 . . . . . . .
18 20.9 17.2 15.0 13.9 15.7 12.1 . . 10.0 . . . 8.0 . . .
20 18.6 15.7 13.8 12.9 14.0 11.0 . . 10.0 . . . 8.0 . . .
22 16.7 14.3 12.7 11.9 12.5 10.0 8.4 . 10.0 7.6 . . 7.8 . . .
24 15.1 13.1 11.6 11.0 11.2 9.1 7.8 7.1 9.6 7.2 . . 7.2 . . .
26 13.7 11.9 10.7 10.2 10.1 8.4 7.2 6.7 8.7 6.8 . . 6.7 4.6 . .
28 12.4 10.9 9.9 9.5 9.2 7.7 6.7 6.2 7.9 6.4 5.0 . 6.3 4.3 . .
30 11.3 10.0 9.1 8.8 8.3 7.0 6.2 5.9 7.1 5.9 4.8 . 5.8 4.1 . .
32 10.2 9.1 8.4 8.2 7.5 6.5 5.8 5.5 6.5 5.5 4.6 4.1 5.5 3.9 . .
34 9.3 8.4 7.8 7.6 6.9 6.0 5.4 5.1 5.9 5.0 4.4 3.9 5.1 3.7 2.8 .
36 8.5 7.7 7.2 7.1 6.3 5.5 5.0 4.7 5.4 4.7 4.1 3.8 4.8 3.5 2.7 .
38 7.7 7.1 6.7 6.6 5.7 5.1 4.6 4.4 4.9 4.3 3.9 3.7 4.4 3.3 2.6 2.2
40 6.9 6.5 6.2 6.1 5.2 4.7 4.2 4.1 4.5 4.0 3.6 3.5 4.0 3.2 2.5 2.2
42 6.0 6.0 5.7 5.7 4.8 4.3 3.9 3.8 4.1 3.7 3.4 3.3 3.7 3.0 2.4 2.1
44 5.2 5.3 5.3 5.3 4.3 3.9 3.6 3.5 3.8 3.4 3.2 3.0 3.3 2.9 2.3 2.0
46 4.4 4.6 4.6 4.6 3.9 3.5 3.3 3.2 3.5 3.2 3.0 2.8 3.1 2.7 2.2 2.0
48 3.1 3.8 4.0 . 3.6 3.2 3.0 2.9 3.2 2.9 2.7 2.6 2.8 2.5 2.1 1.9
50 1.8 2.4 2.8 . 3.2 2.9 2.7 2.6 2.9 2.7 2.5 2.4 2.6 2.3 2.1 1.8
52 . . . . 2.8 2.5 2.4 2.3 2.7 2.5 2.3 2.3 2.3 2.1 2.0 1.8
54 . . . . 2.2 2.2 2.1 2.1 2.4 2.3 2.1 2.1 2.1 2.0 1.9 1.7
56 . . . . . 2.0 1.9 1.9 2.2 2.1 2.0 1.9 1.9 1.8 1.8 1.7
58 . . . . . . . . 2.0 1.9 1.8 1.7 1.8 1.7 1.6 1.6
60 . . . . . . . . 1.8 1.7 1.6 1.5 1.6 1.5 1.5 1.5
62 . . . . . . . . 1.4 1.4 1.4 1.4 1.4 1.4 1.3 1.3
64 . . . . . . . . . 1.2 1.2 1.2 1.3 1.2 1.2 1.1
66 . . . . . . . . . . 1.0 . 1.1 1.0 1.0 1.0
危険角度 36° 37° 37° 46° 40° 41° 42° 45° 38° 41° 41° 47° 43° 49° 53° 54°

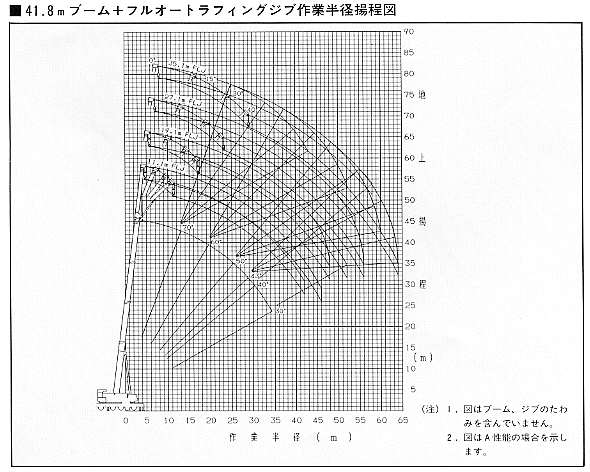

41.8mﾌﾞｰﾑ＋1.7ｍ＋ﾌﾙｵｰﾄﾗﾌｨﾝｸﾞｼﾞﾌﾞ　A性能(ｶｳﾝﾀｳｴｲﾄ８５ｔ)　　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.8m)全周
ｼﾞﾌﾞ長さ 11.1ｍジブ 19.1ｍジブ 27.1ｍジブ 35.1ｍジブ
ｵﾌｾｯﾄ角度 0° 15° 30° 40° 0° 15° 30° 40° 0° 15° 30° 40° 0° 15° 30° 40°
起伏角度
10 41.3 . . . . . . . . . . . . . . .
12 41.3 35.8 . . 25.2 . . . 10.0 . . . . . . .
14 41.3 32.7 23.8 . 24.7 . . . 10.0 . . . . . . .
16 37.8 30.2 22.5 19.5 22.6 15.5 . . 10.0 . . . 9.4 . . .
18 33.5 27.9 21.3 18.7 20.9 14.5 . . 10.0 . . . 8.5 . . .
20 29.8 26.0 20.2 18.0 19.3 13.7 10.6 . 10.0 7.7 . . 7.8 . . .
22 26.6 24.3 19.3 17.3 17.8 12.9 10.2 9.0 10.0 7.3 . . 7.2 . . .
24 23.7 22.2 18.4 16.7 16.5 12.2 9.8 8.7 9.5 6.8 . . 6.6 4.7 . .
26 21.2 20.2 17.7 16.2 15.4 11.6 9.4 8.4 8.8 6.4 5.0 . 6.2 4.4 . .
28 19.0 18.5 17.0 15.7 14.4 11.1 9.1 8.2 8.2 6.1 4.8 . 5.7 4.1 . .
30 17.1 16.9 16.3 15.3 13.5 10.5 8.8 8.0 7.7 5.8 4.6 4.1 5.3 3.9 . .
32 15.4 15.3 15.1 14.9 12.7 10.1 8.5 7.7 7.2 5.5 4.5 4.0 4.9 3.7 2.9 .
34 13.9 13.9 13.9 13.9 12.0 9.7 8.2 7.5 6.7 5.2 4.3 3.9 4.6 3.5 2.7 .
36 12.3 12.6 12.6 12.7 11.3 9.3 7.9 7.2 6.3 5.0 4.1 3.7 4.3 3.3 2.6 2.3
38 10.4 11.2 11.4 11.4 10.8 8.9 7.6 7.0 6.0 4.8 4.0 3.6 4.0 3.1 2.5 2.2
40 8.4 9.4 9.8 9.9 9.9 8.6 7.3 6.8 5.6 4.6 3.9 3.5 3.8 3.0 2.4 2.1
42 6.6 7.4 7.8 . 9.0 8.2 7.1 6.7 5.3 4.4 3.7 3.5 3.6 2.8 2.3 2.0
44 4.9 5.6 5.9 . 8.1 7.8 6.8 6.5 5.1 4.2 3.6 3.4 3.4 2.7 2.2 2.0
46 3.5 4.0 . . 6.6 7.5 6.6 6.4 4.8 4.0 3.5 3.3 3.2 2.6 2.1 1.9
48 2.2 2.5 . . 5.2 6.4 6.5 6.3 4.6 3.9 3.4 3.2 3.0 2.4 2.0 1.8
50 . . . . 4.0 4.9 5.6 . 4.4 3.8 3.4 3.2 2.8 2.3 2.0 1.8
52 . . . . 2.8 3.6 4.1 . 4.2 3.6 3.3 3.1 2.7 2.2 1.9 1.7
54 . . . . 1.8 2.4 . . 4.0 3.5 3.2 3.1 2.5 2.1 1.8 1.7
56 . . . . . . . . 3.8 3.4 3.2 3.1 2.4 2.0 1.8 1.6
58 . . . . . . . . 2.8 3.3 3.1 3.1 2.3 2.0 1.7 1.6
60 . . . . . . . . 2.0 2.9 3.1 . 2.2 1.9 1.7 1.6
62 . . . . . . . . 1.2 1.9 2.3 . 2.1 1.8 1.6 1.6
64 . . . . . . . . . . . . 2.0 1.7 1.6 1.5
66 . . . . . . . . . . . . 1.8 1.7 1.6 1.5
68 . . . . . . . . . . . . 1.1 1.6 1.5 .
70 . . . . . . . . . . . . . 1.3 1.5 .
危険角度 20° 21° 36° 44° 27° 28° 33° 46° 24° 27° 36° 44° 28° 32° 39° 48°
ﾌﾞｰﾑ9.2ｍストローク　Ｓ性能(ｶｳﾝﾀｳｴｲﾄ１００ｔ)　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.8m)全周
作業半径（ｍ） ﾌﾞｰﾑ長さ(m)
14.2 23.4 32.6 41.8 51.0
3.0 360.0 180.0 . . .
3.5 305.0 180.0 . . .
4.0 274.0 180.0 . . .
4.5 251.0 180.0 . . .
5.0 231.0 180.0 . . .
6.0 198.0 180.0 130.0 100.0 .
7.0 172.0 169.0 130.0 100.0 70.0
8.0 152.0 148.0 128.0 94.2 68.8
9.0 135.0 131.0 116.0 86.2 65.0
10.0 121.0 117.0 106.0 79.4 60.6
11.0 . 106.0 97.9 73.5 56.8
12.0 . 95.9 90.4 68.3 53.3
14.0 . 79.6 83.8 59.2 47.5
16.0 . 67.1 73.0 51.9 42.7
18.0 . 56.3 64.3 46.0 38.4
20.0 . 47.4 57.2 41.0 34.6
22.0 . . 48.3 36.9 31.4
24.0 . . 41.2 33.3 28.6
26.0 . . 35.4 30.3 26.1
28.0 . . 30.6 27.6 23.9
30.0 . . 26.7 25.2 21.9
32.0 . . . 23.2 20.2
34.0 . . . 21.4 18.7
36.0 . . . 19.3 17.3
38.0 . . . 17.2 16.1
40.0 . . . . 15.0
42.0 . . . . 14.0
44.0 . . . . 13.1
46.0 . . . . 12.1

三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り /　360tﾄﾗｯｸｸﾚｰﾝ　TG‐3600M‐2

性能表TOP 2.9t
TS55MS		 4.9t
TS75M		 20t　
TL200M4		 100t
TG1000R		 360t
ＴＧ3600M2		 .
R4.9t　
LW80M		 R10t　
LW100		 R16t　
TR160M3		 R20t　
TR200M4		 R25t　
TR250M6		 R25t　
LW250M2　		 R50t　
TR500M3
100ｔ
AR1000M　　		 120ｔ
AR1200M		 160ｔ
AR1600M		 200ｔ
AR2000M		 400ｔ
AR4000M		 550ｔ
AR5500M		 .

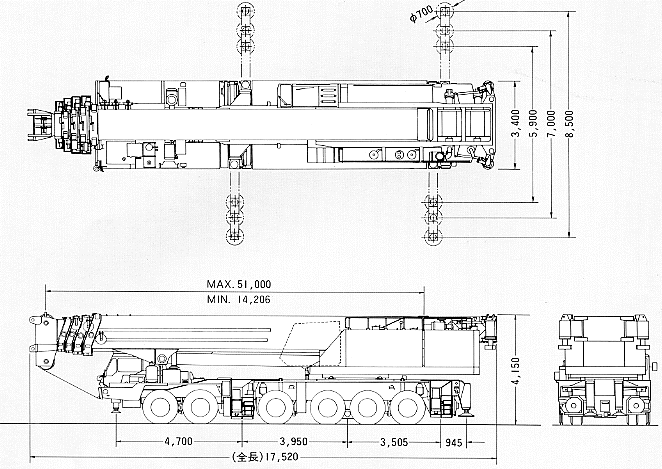

360ｔﾄﾗｯｸｸﾚｰﾝ　ＴＡＤＡＮＯ　　TG‐3600M‐2

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
