あっ！クレーン屋さん

3段ﾌﾙｵｰﾄｼﾞﾌﾞ　A性能　　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.2m)全周
ｼﾞﾌﾞ長さ	9.8ｍ			15.4m			21.0ｍ
ｵﾌｾｯﾄ角度	5°	25°	45°	5°	25°	45°	5°	25°	45°
起伏角度	5°	25°	45°	5°	25°	45°	5°	25°	45°
82	5.5	4.3	2.9	3.5	2.6	1.6	2.5	1.1	0.6
80	5.5	4.3	2.9	3.5	2.6	1.6	2.5	1.1	0.6
78	5.5	4.3	2.9	3.5	2.6	1.6	2.5	1.1	0.6
75	5.5	4.0	2.8	3.5	2.5	1.6	2.3	1.05	0.6
73	5.2	3.8	2.7	3.5	2.4	1.6	2.05	1.0	0.6
70	4.4	3.5	2.6	3.4	2.2	1.6	1.8	0.92	0.6
68	3.9	3.2	2.5	3.05	2.1	1.6	1.67	0.88	0.6
65	3.3	2.8	2.4	2.6	1.85	1.42	1.5	0.83	0.6
63	3.0	2.55	2.2	2.35	1.7	1.3	1.4	0.8	0.6
60	2.6	2.25	2.0	2.05	1.5	1.2	1.27	0.76	0.6
58	2.4	2.05	1.85	1.9	1.4	1.15	1.2	0.74	0.6
55	2.1	1.8	1.7	1.6	1.25	1.06	1.1	0.72	0.6
53	1.85	1.7	1.6	1.5	1.2	1.03	1.05	0.71	0.6
50	1.3	1.2	1.2	1.1	1.0	0.9	0.95	0.7	0.6
48	0.9	0.85	0.85	0.75	0.7	0.65	0.6	0.6	.

ﾌﾞｰﾑ　A性能　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.2m)全周
作業半径（ｍ）	ﾌﾞｰﾑ長さ(m)
作業半径（ｍ）	11.7	17.0	22.5	28.1	33.6	41.0	48.4
3.0	100.0	50.0	40.0	.	.	.	.
3.5	90.0	50.0	40.0	.	.	.	.
4.0	79.0	50.0	40.0	32.0	.	.	.
4.5	70.0	50.0	40.0	32.0	.	.	.
5.0	63.0	50.0	40.0	32.0	25.0	.	.
5.5	56.0	50.0	40.0	32.0	25.0	.	.
6.0	52.0	48.5	40.0	32.0	25.0	16.5	.
6.5	48.0	46.2	40.0	32.0	25.0	16.5	.
7.0	44.0	44.5	40.0	30.5	25.0	16.5	12.0
7.5	40.5	41.0	40.0	28.7	25.0	16.5	12.0
8.0	38.0.	38.5	38.5	27.5	25.0	16.5	12.0
9.0	.	33.5	33.5	25.0	23.0	16.5	12.0
10.0	.	29.5	29.5	23.0	21.0	16.5	12.0
11.0	.	26.0	26.0	21.0	19.1	16.5	12.0
12.0	.	23.0	23.0	19.0	17.6	16.1	12.0
14.0	.	17.0	18.0	16.0	14.9	13.8	11.7
16.0	.	.	14.1	13.5	12.8	12.0	10.4
18.0	.	.	11.1	11.1	10.8	10.5	9.4
20.0	.	.	8.8	8.8	8.6	9.2	8.4
22.0	.	.	.	7.0	7.0	8.0	7.4
24.0	.	.	.	5.6	5.5	7.0	6.6
26.0	.	.	.	4.5	4.3	6.0	5.9
28.0	.	.	.	.	3.3	4.9	5.2
30.0	.	.	.	.	2.5	3.9	4.6
32.0	.	.	.	.	.	3.1	4.0
34.0	.	.	.	.	.	2.3	3.2
36.0	.	.	.	.	.	1.7	2.6
38.0	.	.	.	.	.	1.1	2.0
40.0	.	.	.	.	.	.	1.5
42.0	.	.	.	.	.	.	1.0

三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り /　100tトラッククレーン　tg-1000r

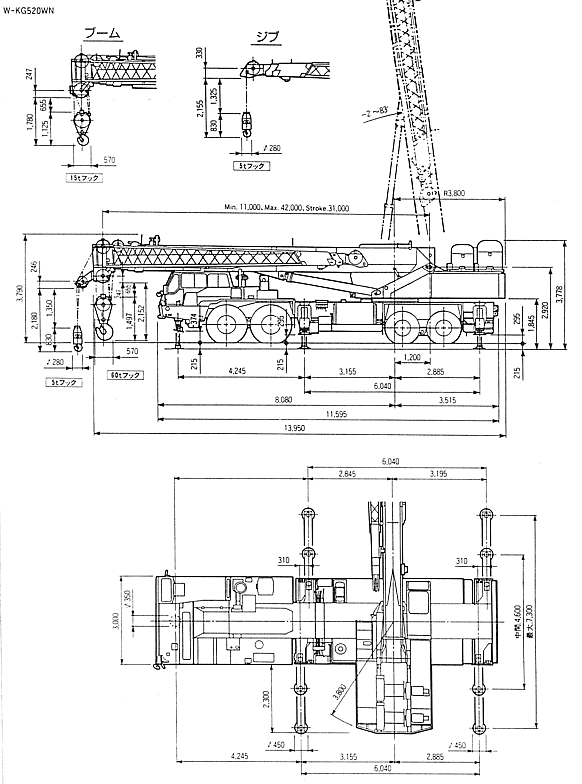

１００ｔトラッククレーン　　ＴＡＤＡＮＯ　　ＴＧ－１０００Ｒ

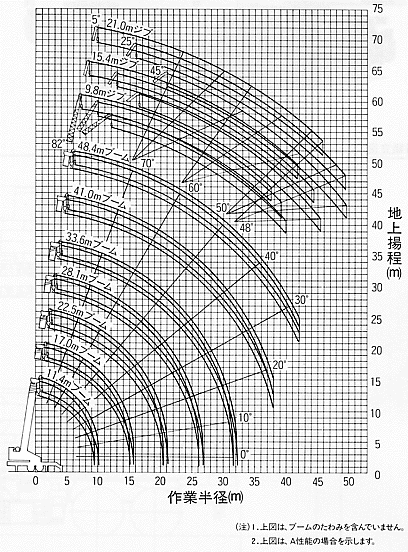

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
