三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り　２５ｔラフタークレーン lw250m2

ジブ　　　（パワーチルトジブ仕様）
ｱｳﾄﾘｶﾞｰ最大張出(7.3m)全周　　　　　　　　単位；ｔｏｎ
ﾌﾞｰﾑ長さ	28.5mﾌﾞｰﾑ+7.8mｼﾞﾌﾞ				ﾌﾞｰﾑ長さ	28.5mﾌﾞｰﾑ+12.5mｼﾞﾌﾞ
ｵﾌｾｯﾄ角度	5°	25°	45°	60°	ｵﾌｾｯﾄ角度	5°	25°	45°	60°
起伏角度	定格総荷重	定格総荷重	定格総荷重	定格総荷重	起伏角度	定格総荷重	定格総荷重	定格総荷重	定格総荷重
83	3.00	2.10	1.60	1.00	83.0	2.00	1.25	0.80	0.50
71.5	3.00	2.10	1.60	1.00	77.0	2.00	1.25	0.80	0.50
70.0	2.80	2.00	1.58	0.95	75.5	2.00	1.18	0.80	0.50
65.0	2.35	1.80	1.50	0.90	70.0	1.60	1.05	0.80	0.48
60.0	2.00	1.60	1.45	0.80	68.0	1.50	1.00	0.80	0.48
55.0	1.75	1.45	1.38	.	65.0	1.35	0.95	0.78	0.47
53.0	1.55	1.40	1.35	.	60.0	1.20	0.90	0.75	0.45
50.0	1.30	1.18	1.15	.	55.0	1.05	0.85	0.72	.
45.0	0.95	0.90	0.85	.	50.0	0.95	0.80	0.70	.
40.0	0.70	0.65	.	.	45.0	0.75	0.65	0.65	.
35.0	0.50	0.45	.	.	40.0	0.55	0.50	.	.
.	.	.	.	.	35.0	0.40	.	.	.
危険角度	25	25	25	50	危険角度	30	30	35	55

ブーム
・アウトリガー最大張出（全周）

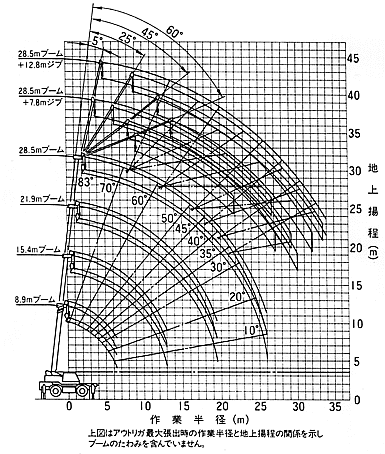

作業半径（m）		ﾌﾞｰﾑ長さ
作業半径（m）		8.9	15.4	21.9	28.5
3.0		25.0	19.5	.	.
3.5		25.0	19.5	12.50	.
4.0		23.0	19.5	12.50	.
4.5		21.2	18.00	12.50	.
5.0		19.4	16.70	12.50	8.0
5.5		17.80	15.50	11.70	8.0
6.0		16.30	14.40	11.00	8.0
6.5		15.10	13.40	10.40	8.0
7.0		.	12.55	9.80	7.6
8.0		.	10.70	8.70	6.9
9.0		.	8.45	7.70	6.2
10.0		.	7.00	7.00	5.65
11.0		.	5.75	6.25	5.15
12.0		.	4.85	5.40	4.70
13.0		.	4.10	4.65	4.30
14.0		.	.	4.05	4.00
15.0		.	.	3.55	3.70
16.0		.	.	3.11	3.40
17.0		.	.	2.75	3.00
18.0		.	.	2.45	2.70
19.0		.	.	2.15	2.40
20.0		.	.	.	2.15
22.0		.	.	.	1.75
24.0		.	.	.	1.40
26.0		.	.	.	1.15
Ａ（°）		0～83
Ａ：ブーム角度の範囲（無負荷時）
フックの重量(主巻：250kg、12tフック：170kg、補巻：60kg）含む

　

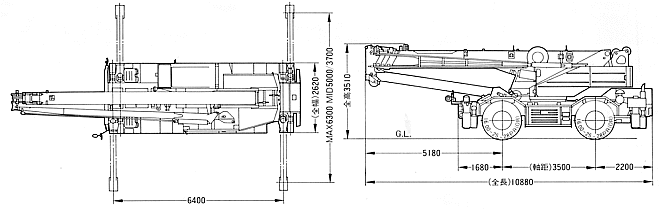

２５ｔラフタークレーン　ＫＯＭＡＴＳＵ　ＬＷ２５０Ｍ-2

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます
　　　　　　　　　　　　　　　　　　　　（アウトリガーまでの距離ではない!!）
