三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り / 20tラフタークレーン　tr200m4

４段ブーム状態　　　単位；ton
　　・アウトリガー最大張出(5.8m) 全周
作業
半径（m）		 ブーム長さ(m)
8.5 14.4 20.3 26.2
2.5 20.0 12.0 9.0 .
3.0 20.0 12.0 9.0 .
3.5 20.0 12.0 9.0 7.0
4.0 18.5 12.0 9.0 7.0
4.5 16.5 12.0 9.0 7.0
5.0 15.0 12.0 9.0 7.0
5.5 13.7 12.0 9.0 7.0
6.0 12.5 11.4 9.0 7.0
6.5 11.5 10.6 8.5 7.0
7.0 . 9.9 8.0 6.8
8.0 . 8.4 7.0 6.15
9.0 . 6.8 6.4 5.55
10.0 . 5.8 5.8 5.05
11.0 . 4.8 4.9 4.65
12.0 . 4.15 4.2 4.2
13.0 . . 3.65 3.65
14.0 . . 3.2 3.2
15.0 . . 2.8 2.8
16.0 . . 2.5 2.5
17.0 . . 2.2 2.2
18.0 . . 2.0 2.0
19.0 .. .. .. 1.75
20.0 . . . 1.4
22.0 . . . 1.1
24.0 . . . 0.8
５段ブーム状態　　　単位ton
・アウトリガー最大張出(5.8m) 全周
作業
半径（m）		 ブーム長さ(m)
8.5 14.4 20.3 26.2 32.1
2.5 4.8 4.8 4.8 . .
3.0 4.8 4.8 4.8 . .
3.5 4.8 4.8 4.8 4.8 .
4.0 4.8 4.8 4.8 4.8 3.4
4.5 4.8 4.8 4.8 4.8 3.4
5.0 4.8 4.8 4.8 4.8 3.4
5.5 4.8 4.8 4.8 4.8 3.4
6.0 4.8 4.8 4.8 4.8 3.4
6.5 4.8 4.8 4.8 4.8 3.4
7.0 . 4.8 4.8 4.8 3.4
8.0 . 4.8 4.8 4.7 3.4
9.0 . 4.8 4.8 4.3 3.4
10.0 . 4.8 4.8 4.0 3.4
11.0 . 4.8 4.5 3.8 3.2
12.0 . 4.3 4.3 3.5 3.0
13.0 . . 3.85 3.2 2.85
14.0 . . 3.4 3.0 2.7
15.0 . . 3.0 2.85 2.5
16.0 . . 2.7 2.65 2.4
17.0 . . 2.4 2.4 2.3
18.0 . . 2.2 2.2 2.15
19.0 .. .. .. 2.0 2.0
20.0 . . . 1.8 1.8
22.0 . . . 1.5 1.5
24.0 . . . 1.1 1.1
26.0 . . . . 0.9
28.0 . . . . 0.7
30.0 . . . . 0.5
フックの重量(主巻：220kg、補巻：60kg）含む
性能表TOP 2.9t
TS55MS		 4.9t
TS75M		 20t　
TL200M4		 100t
TG1000R		 360t
ＴＧ3600M2		 .
R4.9t　
LW80M		 R10t　
LW100		 R16t　
TR160M3		 R20t　
TR200M4		 R25t　
TR250M6		 R25t　
LW250M2　		 R50t　
TR500M3
100ｔ
AR1000M　　		 120ｔ
AR1200M		 160ｔ
AR1600M		 200ｔ
AR2000M		 400ｔ
AR4000M		 550ｔ
AR5500M		 .

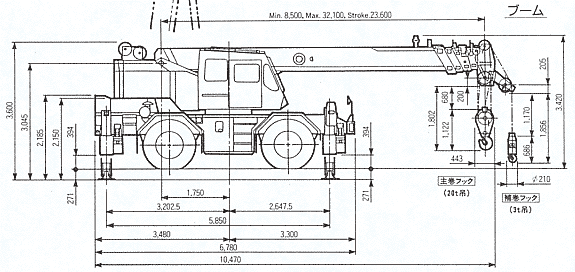

　２０ｔラフタークレーン　　TADANO　　TR-200M-4
作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。
　　　　　　　　　　　　　　　　　　（アウトリガーまでの距離ではない!!）
