三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車 i‐mode版有り / 12tラフタークレーン GR-120NL

ジブ       単位;ton
アウトリガー最大張出(4.7m)全周
起伏
角度
(°)
23.8mブーム+3.6mジブ オフセット角度 23.8mブーム+5.5mジブ オフセット角度
25° 45° 25° 45°
作業
半径
(m)
定格
総荷
重(t)
作業
半径
(m)
定格
総荷
重(t)
作業
半径
(m)
定格
総荷
重(t)
作業
半径
(m)
定格
総荷
重(t)
作業
半径
(m)
定格
総荷
重(t)
作業
半径
(m)
定格
総荷
重(t)
82 3.8 1.50 4.7 1.20 5.9 0.90 3.9 0.85 6.2 0.70 7.2 0.60
80 4.8 1.50 5.7 1.20 6.8 0.90 5.0 0.85 7.3 0.70 8.2 0.60
75 7.3 1.50 8.1 1.20 9.2 0.90 7.7 0.85 9.9 0.70 10.6 0.55
70 9.7 1.25 10.4 1.00 11.4 0.85 10.3 0.85 12.2 0.65 12.8 0.53
65 12.0 1.05 12.5 0.90 13.4 0.77 12.6 0.80 14.3 0.60 15.0 0.50
60 14.2 0.90 14.6 0.80 15.4 0.70 14.8 0.60 16.3 0.55 17.0 0.48
55 16.2 0.72 16.4 0.68 17.0 0.65 16.9 0.58 18.0 0.50 18.9 0.45
50 18.0 0.55 18.2 0.52 18.5 0.52 18.8 0.50 19.6 0.45 20.5 0.42
45 19.7 0.40 19.8 0.38 19.8 0.38 20.6 0.37 21.1 0.34 22.0 0.34
40 21.1 0.28 21.2 0.28 . . 22.3 0.25 23.2 0.24 . .
35 22.3 0.19 22.4 0.19 . . . . . . . .
A(°) 34〜83 44〜83 39〜83 44〜83
A:ブーム角度の範囲(無負荷時)

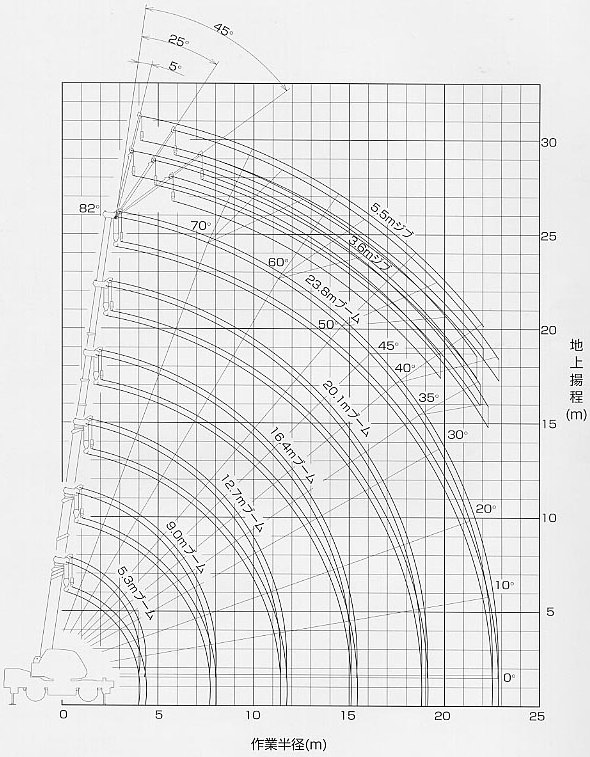

ブーム  単位;ton
 ・アウトリガー最大張出(4.7m)
作業
半径(m)
ブーム長さ(m)
5.3 9.0 12.7 16.4 20.1 23.8
1.0 12.00 6.00 . .. . .
1.5 12.00 6.00 6.00 .. . .
2.0 12.00 6.00 6.00 5.00 . .
2.5 10.00 6.00 6.00 5.00 4.50 .
3.0 8.20 6.00 6.00 5.00 4.50 .
3.5 7.00 6.00 6.00 5.00 4.50 3.00
4.0 6.10 6.00 6.00 5.00 4.50 3.00
4.5 . 5.20 5.10 5.00 4.10 3.00
5.0 . 4.65 4.60 4.50 3.80 3.00
5.5 . 4.15 4.10 4.00 3.50 3.00
6.0 .. 3.75 3.70 3.60 3.25 2.80
7.0 .. 3.05 3.00 2.90 2.75 2.40
8.0 .. 2.70 2.45 2.40 2.35 2.15
9.0 .. . 1.90 2.05 2.05 1.90
10.0 .. . 1.55 1.70 1.75 1.65
11.0 .. . 1.25 1.45 1.55 1.45
12.0 .. . 1.20 1.25 1.35 1.30
13.0 .. .. . 1.00 1.15 1.15
14.0 .. .. . 0.85 1.00 1.05
15.0 .. .. . 0.70 0.85 0.95
16.0 .. .. . . 0.70 0.80
17.0 .. .. . . 0.60 0.70
18.0 .. .. . . 0.50 0.60
19.0 .. .. . . 0.45 0.50
20.0 .. .. .. . . 0.45
22.0 .. .. .. . . 0.30
22.3 .. .. .. . . 0.27
. . . . . . .
A(°) 0〜83
A:ブーム角度の範囲(無負荷時)
フックの重量(主巻:90kg、補巻:25kg)含む

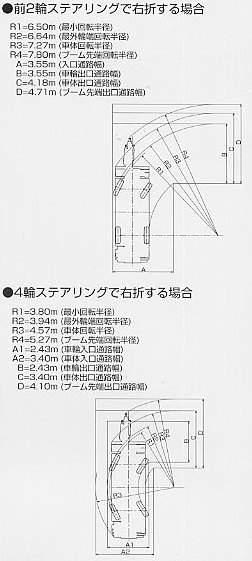

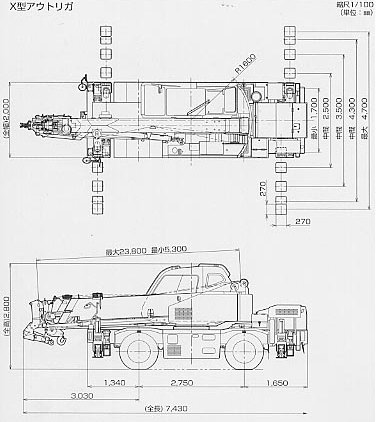

車両総重量 X型  13,495kg
前軸重          6,960kg
後軸重                     6535kg


12tフック質量  90kg
1.8tフック質量     25kg

国土交通省排出ガス2次規制値クリア
性能表TOP 2.9t
TS55MS
4.9t
TS75M
20t
TL200M4
100t
TG1000R
360t
TG3600M2
.
R4.9t
LW80M
R10t
LW100
R16t
TR160M3
R20t
TR200M4
R25t
TR250M6
R25t
LW250M2
R50t
TR500M3
100t
AR1000M

120t
AR1200M
160t
AR1600M
200t
AR2000M
400t
AR4000M
550t
AR5500M
.





12tラフタークレーン TADANO GR-120NL
作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。
                  (アウトリガーまでの距離ではない!!)
