定格総荷重表　ｼﾞﾌﾞ　A性能（ｶｳﾝﾀｳｴｲﾄ１４ｔ）　単位；ton　フックの重量１７０ｋｇを含む
ｼﾞﾌﾞ長さ	9.0m						14.0m						19.0m
ｵﾌｾｯﾄ	5°		25°		45°		5°		25°		45°		5°		25°		45°
ﾌﾞｰﾑ角度	作業半径 m	定格総荷重	作業半径 m	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重	作業半径ｍ	定格総荷重
82	7.6	6.5	10.1	4.2	11.9	3.0	8.7	3.5	13.0	2.4	16.0	1.5	10.1	2.5	15.7	1.1	20.1	0.7
80	9.8	6.5	12.1	4.2	13.8	3.0	11.0	3.5	15.1	2.4	18.0	1.5	12.7	2.5	18.0	1.1	22.1	0.7
79	10.8	6.5	13.1	4.2	14.8	3.0	12.2	3.5	16.2	2.4	19.0	1.5	13.9	2.5	19.1	1.1	23.2	0.7
78	11.9	6.5	14.1	4.2	15.7	3.0	13.3	3.5	17.2	2.4	19.9	1.5	15.1	2.45	20.3	1.1	24.2	0.7
75	14.8	5.7	17.0	4.0	18.5	2.95	16.6	3.5	20.3	2.25	22.8	1.5	18.5	2.1	23.5	1.0	27.1	0.68
73	16.7	5.2	18.8	3.85	20.3	2.9	18.8	3.5	22.3	2.15	24.7	1.5	20.7	1.9	25.6	0.97	29.1	0.67
70	19.4	4.35	21.5	3.55	22.9	2.8	22.0	3.3	25.2	2.0	27.4	1.5	24.1	1.7	28.7	0.91	31.9	0.66
68	21.2	3.85	23.2	3.2	24.5	2.75	23.9	3.0	27.0	1.9	29.1	1.47	26.2	1.55	30.7	0.88	33.7	0.65
65	23.8	3.3	25.7	2.75	26.9	2.5	26.7	2.5	29.8	1.8	31.6	1.42	29.3	1.4	33.6	0.84	36.3	0.64
63	25.4	2.95	27.3	2.5	28.5	2.3	28.5	2.25	31.5	1.75	33.3	1.4	31.3	1.3	35.5	0.81	37.9	0.63
60	27.9	2.55	29.7	2.2	30.7	2.05	31.2	1.95	34.1	1.6	35.6	1.35	34.3	1.2	38.2	0.78	40.3	0.62
58	29.4	2.3	31.2	2.0	32.1	1.85	32.9	1.75	35.6	1.45	37.1	1.34	36.2	1.15	39.9	0.76	41.8	0.62
55	31.7	1.85	33.3	1.7	34.2	1.65	35.3	1.5	37.9	1.25	39.1	1.2	39.0	1.05	42.4	0.73	44.0	0.62
53	33.1	1.6	34.7	1.5	35.4	1.45	36.9	1.35	39.4	1.15	40.5	1.1	40.7	1.0	44.0	0.72	45.2	0.62
50	35.2	1.2	36.6	1.1	37.2	1.05	39.2	1.05	41.5	0.95	42.3	0.85	43.2	0.9	45.9	0.7	47.0	0.62
48	36.5	0.9	37.8	0.8	38.4	0.75	40.5	0.75	42.7	0.65	.	.	44.7	0.7	46.8	0.55	.	.
45	38.3	0.5	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
角度	44～82		47～82		47～82		47～82		47～82		49～82		47～82		47～82		49～82

定格総荷重表

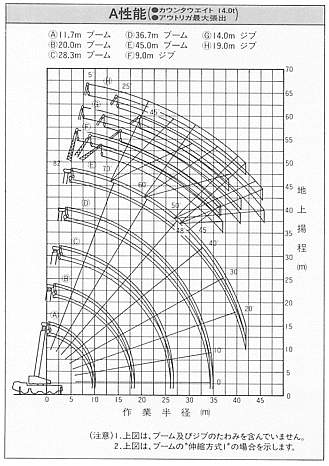

ﾌﾞｰﾑ　A性能（ｶｳﾝﾀｳｴｲﾄ１４ｔ）　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.0m)全周
作業半径　　（ｍ）	ﾌﾞｰﾑ長さ(m)
作業半径　　（ｍ）	11.7	20.0		28.3		36.7		45.0
2.8	100.0	45.0	17.0	.	.	.	.	.
3.0	93.0	45.0	17.0	.	.	.	.	.
3.5	80.0	45.0	17.0	30.0	17.0	.	.	.
4.0	70.0	45.0	17.0	30.0	17.0	.	.	.
4.5	61.6	45.0	17.0	30.0	17.0	17.0	17.0	.
5.0	55.2	45.0	17.0	30.0	17.0	17.0	17.0	11.5
5.5	49.3	45.0	17.0	28.5	17.0	17.0	17.0	11.5
6.0	45.1	43.8	17.0	26.9	17.0	17.0	17.0	11.5
6.5	37.8	40.7	17.0	25.5	17.0	17.0	17.0	11.5
7.0	32.2	38.0	17.0	24.0	17.0	17.0	16.6	11.5
8.0	27.8	32.5	17.0	21.3	17.0	17.0	15.3	11.5
9.0	.	28.1	17.0	19.1	17.0	17.0	14.2	11.5
10.0	.	24.5	17.0	17.2	17.0	15.4	13.2	11.5
11.0	.	21.5	17.0	15.5	16.2	14.1	12.2	11.5
12.0	.	18.4	17.0	14.2	15.4	13.1	11.4	11.0
14.0	.	13.9	15.1	12.0	13.6	11.2	10.0	9.7
16.0	.	10.8	11.9	10.2	12.1	9.6	8.9	8.4
18.0	.	.	.	8.6	10.1	8.2	8.0	7.4
20.0	.	.	.	6.8	8.3	7.1	7.3	6.5
22.0	.	.	..	5.2	6.9	6.2	6.5	5.7
24.0	.	.	.	4.0	5.8	5.4	5.8	5.1
26.0	.	.	.	3.0	4.8	4.3	5.0	4.6
28.0	.	.	.	.	.	3.4	4.1	4.0
30.0	.	.	.	.	.	2.7	3.4	3.5
32.0	.	.	.	.	.	2.1	2.8	2.9
34.0	.	.	.	.	.	1.6	2.2	2.3
36.0	.	.	.	.	.	.	.	1.8
38.0	.	.	.	.	.	.	.	1.4
40.0	.	.	.	.	.	.	.	1.1
42.0	.	.	.	.	.	.	.	0.8
角度	0～82	0～82	0～82	0～82	0～82	0～82	0～82	10～82
各ブーム段の伸長状態（％）
伸縮　方式	Ⅰ､Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ､Ⅱ
2段目ﾌﾞｰﾑ	0	50	25	100	50	100	75	100
3段目ﾌﾞｰﾑ	0	50	25	100	50	100	75	100
4段目ﾌﾞｰﾑ	0	0	25	0	50	50	75	100
5段目ﾌﾞｰﾑ	0	0	25	0	50	50	75	100
ﾌｯｸの重量100tﾌｯｸ:950kg、45tﾌｯｸ:530kg、6.5tﾌｯｸ:170kgを含む
