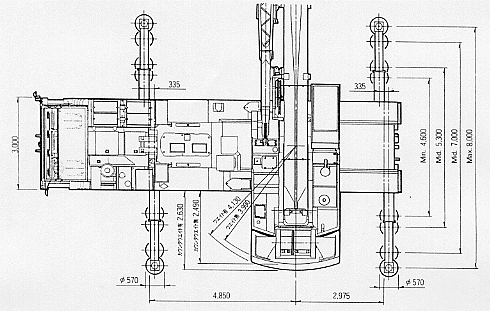

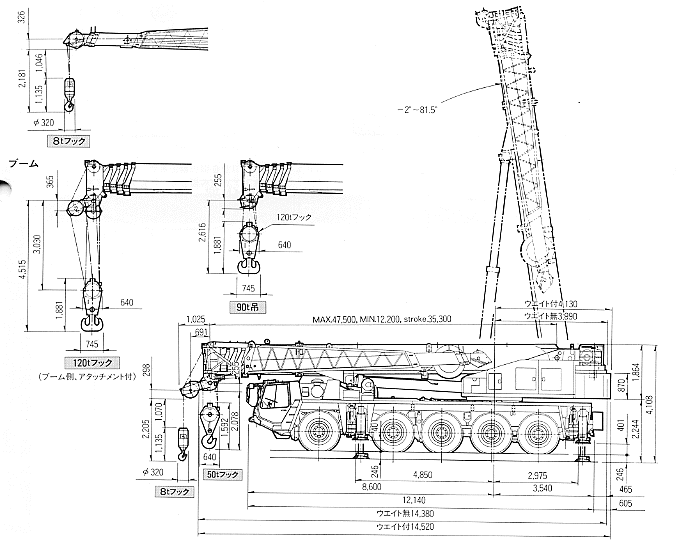

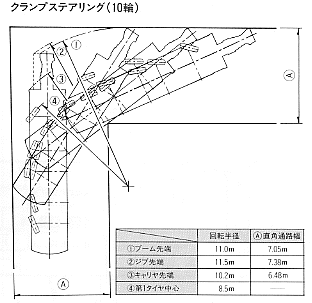

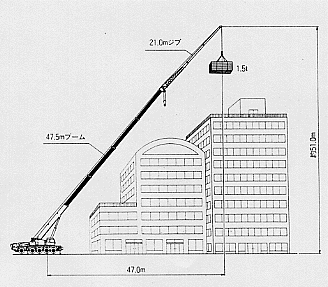

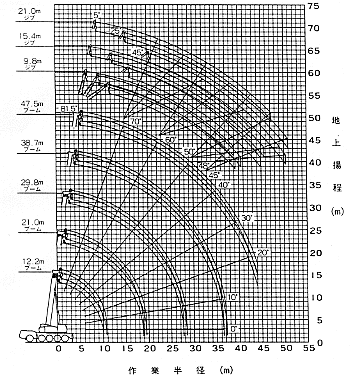

定格総荷重表　３段フルオートジブ
A性能(ｶｳﾝﾀｳｴｲﾄ２２ｔ)
ｼﾞﾌﾞ長さ	47.5mﾌﾞｰﾑ＋9.8mｼﾞﾌﾞ						47.5mﾌﾞｰﾑ＋15.4mｼﾞﾌﾞ						47.5mﾌﾞｰﾑ＋21.0mｼﾞﾌﾞ
ｵﾌｾｯﾄ	５°		25°		45°		5°		25°		45°		5°		25°		45°
ﾌﾞｰﾑ角度	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重	作業半径	定格総荷重
81.5°	8.2	7.00	11.3	6.50	13.2	3.90	9.3	3.80	14.2	3.10	17.6	1.95	10.6	2.50	17.4	1.85	22.2	1.00
80°	10.5	7.00	13.5	6.50	15.2	3.90	11.7	3.80	16.5	3.10	19.8	1.95	13.2	2.50	19.9	1.85	24.4	1.00
78°	12.7	7.00	15.7	6.50	17.2	3.90	14.2	3.80	18.8	3.10	21.9	1.95	15.9	2.50	22.4	1.85	26.6	1.00
75°	16.1	7.00	18.8	6.20	20.1	3.75	17.8	3.80	22.1	2.90	24.9	1.85	19.8	2.50	25.9	1.75	29.8	1.00
73°	18.2	7.00	20.7	5.80	22.0	3.65	20.1	3.80	24.2	2.80	26.9	1.80	22.4	2.50	28.2	1.65	31.9	1.00
70°	21.3	6.50	23.6	5.25	24.8	3.50	23.6	3.80	27.4	2.65	29.7	1.74	26.2	2.50	31.5	1.55	34.9	1.00
68°	23.2	6.00	25.4	4.90	26.6	3.45	25.8	3.70	29.4	2.55	31.6	1.70	28.6	2.50	33.6	1.50	36.8	0.98
65°	26.0	5.20	28.1	4.45	29.2	3.35	28.9	3.40	32.3	2.45	34.3	1.64	32.0	2.25	36.8	1.45	39.6	0.94
63°	27.8	4.80	29.9	4.20	30.9	3.30	30.9	3.25	34.3	2.40	36.0	1.61	34.2	2.10	38.8	1.40	41.4	0.92
60°	30.3	4.15	32.3	3.70	33.3	3.20	33.9	3.05	37.0	2.35	38.5	1.57	37.4	1.95	41.7	1.35	43.9	0.90
58°	32.0	3.80	33.9	3.40	34.8	3.15	35.8	2.95	38.8	2.30	40.1	1.55	39.4	1.85	43.6	1.30	45.5	0.89
55°	34.4	3.30	36.2	3.00	37.0	2.85	38.5	2.70	41.3	2.20	42.3	1.53	42.4	1.70	46.2	1.26	47.8	0.87
53°	35.9	3.00	37.6	2.70	38.3	2.60	40.2	2.45	42.9	2.15	43.8	1.50	44.2	1.60	47.9	1.23	49.3	0.86
50°	38.1	2.35	39.6	2.15	40.2	2.05	42.5	1.95	45.0	1.70	45.8	1.45	47.0	1.50	50.3	1.20	51.3	0.85
48°	39.4	1.90	40.9	1.75	41.4	1.65	44.0	1.60	46.3	1.40	47.0	1.25	48.6	1.30	51.8	1.10	52.5	0.84
45°	41.4	1.35	42.7	1.25	.	.	46.0	1.10	48.2	0.95	.	.	50.8	0.85	53.7	0.80	.	.
危険角度	44		44		47		44		44		47		44		44		47
＊単位：作業半径（ｍ）、定格総荷重（t）　　フックの重量２５０ｋｇを含む

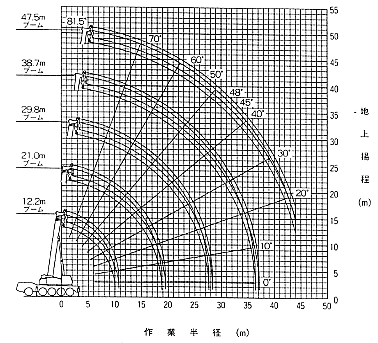

定格総荷重表
ﾌﾞｰﾑ　A性能 (ｶｳﾝﾀｳｴｲﾄ２２ｔ)　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(8.0m)全周
作業半径（ｍ）	ﾌﾞｰﾑ長さ(m)
作業半径（ｍ）	12.2	21.0		29.8		38.7		47.5
2.7	120.0	50.0	21.0	.	.	.	.	.
3.0	110.0	50.0	21.0	.	.	.	.	.
3.5	98.0	50.0	21.0	34.0	21.0	.	.	.
4.0	91.0	50.0	21.0	34.0	21.0	.	.	.
4.5	84.0	50.0	21.0	34.0	21.0	.	.	.
5.0	77.0	50.0	21.0	34.0	21.0	24.0	21.0	.
5.5	69.0	50.0	21.0	34.0	21.0	24.0	21.0	.
6.0	63.0	50.0	21.0	34.0	21.0	24.0	21.0	13.0
6.5	58.0	50.0	21.0	34.0	21.0	24.0	21.0	13.0
7.0	53.0	50.0	21.0	34.0	21.0	24.0	21.0	13.0
8.0	45.5	46.0	21.0	34.0	21.0	24.0	21.0	13.0
9.0	39.5	40.0	21.0	31.2	21.0	24.0	21.0	13.0
10.0	.	35.2	21.0	28.4	21.0	24.0	21.0	13.0
11.0	.	31.2	21.0	25.9	21.0	24.0	20.7	13.0
12.0	.	28.0	21.0	23.8	21.0	22.6	19.2	13.0
14.0	.	21.7	21.0	20.3	21.0	20.8	16.7	13.0
16.0	.	17.2	18.6	17.2	19.0	18.0	14.8	13.0
18.0	.	13.9	15.2	13.9	15.7	15.6	13.2	12.0
20.0	.	.	.	11.3	13.1	13.7	11.8	10.8
22.0	.	.	.	9.3	11.1	12.1	10.7	9.7
24.0	.	.	.	7.6	9.5	10.6	9.7	8.8
26.0	.	.	.	6.1	8.1	9.0	8.4	8.0
28.0	.	.	.	.	.	7.6	7.2	7.2
30.0	.	.	.	.	.	6.4	6.2	6.4
32.0	.	.	.	.	.	5.3	5.3	5.5
34.0	.	.	.	.	.	4.4	4.5	4.7
36.0	.	.	.	.	.	3.6	3.8	4.0
38.0	.	.	.	.	.	2.9	.	3.4
40.0	.	.	.	.	.	.	.	2.8
42.0	.	.	.	.	.	.	.	2.3
44.0	.	.	.	.	.	.	.	1.9
危険角度	.	.	.	.	.	.	.	10°
各ブーム段の伸長状態（％）
伸縮方式	Ⅰ､Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ､Ⅱ
2段ﾌﾞｰﾑ	0	50	25	100	50	100	75	100
3段ﾌﾞｰﾑ	0	50	25	100	50	100	75	100
4段ﾌﾞｰﾑ	0	0	25	0	50	50	75	100
5段ﾌﾞｰﾑ	0	0	25	0	50	50	75	100
ﾌｯｸの重量120tﾌｯｸ:1300kg、50tﾌｯｸ:600kg、8tﾌｯｸ:250kgを含む
