三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り / 16tラフタークレーン　tr160m-3

ジブ
アウトリガ最大張出（5.2ｍ）　全周
ｼﾞﾌﾞ長さ 27.5ｍブーム＋3.5mジブ
ｵﾌｾｯﾄ 5° 25° 45°
ﾌﾞｰﾑ角度 作業半径(m) 定格総荷重(t) 作業半径(m) 定格総荷重(t) 作業半径(m) 定格総荷重(t)
82 4.2 2.00 5.1 1.50 6.1 1.25
75 8.1 2.00 8.8 1.50 9.8 1.25
70 10.8 2.00 11.4 1.50 12.3 1.25
65 13.2 1.60 13.8 1.35 14.6 1.25
60 15.5 1.35 16.1 1.15 16.8 1.15
55 17.7 1.05 18.2 1.10 18.8 1.00
50 19.7 0.85 20.1 0.80 20.7 0.80
45 21.6 0.65 21.9 0.60 22.3 0.60
40 23.2 0.50 23.5 0.45 . .
35 24.7 0.35 24.9 0.35 . .
30 26.0 0.25 26.1 0.25 . .
A(°) 29〜82 44〜82
Ａ：ブーム角度の範囲（無負荷時）
ブーム　　　　単位；ton
　　　　　アウトリガー最大張出(5.2m) 全周
作業　半径（m） ブーム長さ(m)
6.5 10.7 14.9 19.1 23.3 27.5
2.5 16.00 12.00 9.00 7.00 . .
3.0 16.00 12.00 9.00 7.00 . .
3.5 14.00 12.00 9.00 7.00 5.00 3.50
4.0 12.50 12.00 9.00 7.00 5.00 3.50
4.5 11.50 11.10 9.00 7.00 5.00 3.50
5.0 . 10.25 8.90 7.00 5.00 3.50
5.5 . 9.40 8.20 7.00 5.00 3.50
6.0 . 8.80 7.60 6.60 5.00 3.50
7.0 . 6.75 6.40 5.80 4.70 3.50
8.0 . 5.30 5.00 5.00 4.15 3.35
9.0 . 4.30
(8.7m)		 4.00 4.25 3.70 3.00
10.0 . 3.25 3.50 3.30 2.75
11.0 . . 2.65 2.95 3.00 2.50
12.0 . . 2.15 2.45 2.70 2.30
13.0 . . 1.80
(12.9m)		 2.05 2.30 2.10
14.0 . . 1.75 2.00 1.95
15.0 . . . 1.45 1.70 1.75
16.0 . . . 1.25 1.45 1.50
17.0 . . . 1.05 1.25 1.30
18.0 . . . . 1.05 1.10
19.0 . . . . 0.90 0.95
20.0 . . . . 0.75 0.80
22.0 . . . . 0.60
(21.3m)		 0.60
24.0 . . . . 0.45
A(°) 0〜82
Ａ：ブーム角度の範囲（無負荷時）
フックの重量(主巻：160kg、補巻：60kg）含む
性能表TOP 2.9t
TS55MS		 4.9t
TS75M		 20t　
TL200M4		 100t
TG1000R		 360t
ＴＧ3600M2		 .
R4.9t　
LW80M		 R10t　
LW100		 R16t　
TR160M3		 R20t　
TR200M4		 R25t　
TR250M6		 R25t　
LW250M2　		 R50t　
TR500M3
100ｔ
AR1000M　　		 120ｔ
AR1200M		 160ｔ
AR1600M		 200ｔ
AR2000M		 400ｔ
AR4000M		 550ｔ
AR5500M		 .

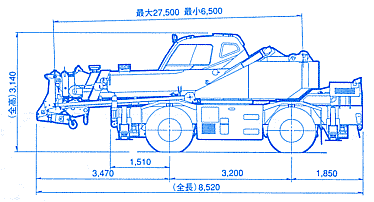

　　　　　１６ｔラフタークレーン　　ＴＡＤＡＮＯ　　ＴＲ-１６０Ｍ-3

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
