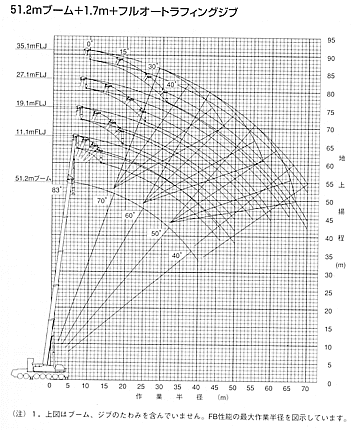

ＦＢ性能（カウンターウエイト１２０ｔ or １００t）　51.2mﾌﾞｰﾑ＋1.7m+ﾌﾙｵｰﾄﾗﾌｨﾝｸﾞｼﾞﾌﾞ　単位；ton
ジブ長さ　(ｍ）	11.1				19.1				27.1				35.1
作業半径　（ｍ）	オフセット				オフセット				オフセット				オフセット
作業半径　（ｍ）	0°	15°	30°	40°	0°	15°	30°	40°	0°	15°	30°	40°	0°	15°	30°	40°
10.0	30.0	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
11.0	30.0	.	.	.	.	.	.	.	.	.	.	.	.	.	.	.
12.0	30.0	.	.	.	18.0	.	.	.	.	.	.	.	.	.	.	.
14.0	30.0	30.0	.	.	18.0	.	.	.	.	.	.	.	.	.	.	.
16.0	30.0	28.0	23.7	.	18.0	.	.	.	11.0	.	.	.	8.0	.	.	.
18.0	30.0	25.4	21.7	19.9	18.0	17.1	.	.	11.0	.	.	.	8.0	.	.	.
20.0	27.7	23.1	19.9	18.5	18.0	16.1	.	.	11.0	.	.	.	8.0	.	.	.
22.0	24.9	21.0	18.3	17.2	18.0	15.0	11.6	.	11.0	8.5	.	.	8.0	.	.	.
24.0	22.5	19.1	16.9	15.9	17.0	13.8	11.2	9.8	11.0	8.0	.	.	8.0	.	.	.
26.0	20.4	17.5	15.6	14.8	15.4	12.7	10.8	9.5	10.9	7.6	.	.	7.5	.	.	.
28.0	18.4	16.0	14.5	13.8	14.0	11.7	10.1	9.3	10.2	7.2	5.5	.	7.0	4.8	.	.
30.0	16.7	14.7	13.4	12.9	12.8	10.8	9.4	8.7	9.5	6.8	5.3	.	6.5	4.5	.	.
32.0	15.3	13.6	12.5	12.0	11.7	10.0	8.8	8.2	8.9	6.5	5.1	4.5	6.1	4.3	.	.
34.0	13.9	12.5	11.6	11.2	10.7	9.2	8.2	7.6	8.4	6.2	4.9	4.3	5.7	4.0	3.1	.
36.0	12.7	11.5	10.8	10.5	9.8	8.5	7.6	7.2	7.9	5.9	4.7	4.2	5.3	3.8	2.9	.
38.0	11.7	10.7	10.0	9.8	9.0	7.9	7.1	6.7	7.4	5.7	4.6	4.1	5.0	3.7	2.8	.
40.0	10.6	9.9	9.4	9.2	8.3	7.3	6.6	6.3	7.0	5.4	4.4	4.0	4.7	3.5	2.7	2.3
42.0	9.0	9.1	8.7	8.6	7.6	6.7	6.1	5.9	6.6	5.2	4.3	3.9	4.4	3.3	2.6	2.2
44.0	7.5	8.2	8.1	8.1	6.9	6.2	5.7	5.5	6.1	5.0	4.2	3.8	4.2	3.2	2.5	2.2
46.0	6.2	6.8	7.3	7.4	6.3	5.7	5.3	5.1	5.6	4.8	4.1	3.7	3.9	3.0	2.4	2.1
48.0	5.0	5.6	5.9	.	5.8	5.2	4.9	4.8	5.2	4.7	3.9	3.6	3.7	2.9	2.3	2.0
50.0	4.0	4.4	4.7	.	5.3	4.8	4.5	4.5	4.8	4.4	3.8	3.6	3.5	2.8	2.2	2.0
55.0	.	.	.	.	3.6	3.9	3.7	.	3.7	3.4	3.2	3.2	3.1	2.5	2.0	1.8
60.0	.	.	.	.	.	.	2.5	.	3.1	2.9	2.8	2.8	2.7	2.2	1.9	1.7
65.0	.	.	.	.	.	.	.	.	2.1	2.3	2.3	.	2.3	2.0	1.7	1.6
70.0	.	.	.	.	.	.	.	.	.	.	.	.	1.8	1.7	1.6	1.6
危険角度	38	40	42	48	41	46	41	55	39	46	50	57	43	51	56	58
標準ﾌｯｸ	80t								12.5t
ﾌｯｸ質量	1360ｋｇ								490ｋｇ
標準巻掛本数	5				3				1

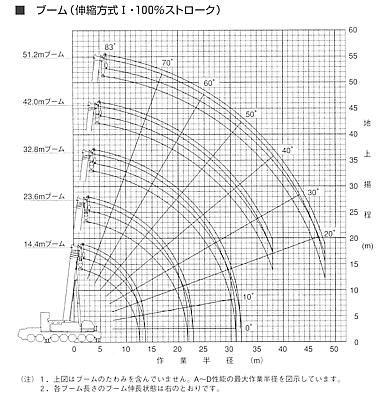

ﾌﾞｰﾑ　A性能（カウンターウエイト１２０ｔ）　　単位；ton
ｱｳﾄﾘｶﾞｰ最大張出(9.0m)全周
作業半径　（ｍ）	ﾌﾞｰﾑ長さ(m)
作業半径　（ｍ）	14.4 重荷重ヘッド付	14.4	17.5	20.5	23.6	32.8	42.0	51.2
3.0	400.0	180.0	180.0	180.0	180.0	.	.	.
3.5	320.0	180.0	180.0	180.0	180.0	.	.	.
4.0	287.0	180.0	180.0	180.0	180.0	.	.	.
4.5	263.0	180.0	180.0	180.0	180.0	.	.	.
5.0	242.0	180.0	180.0	180.0	180.0	130.0	.	.
6.0	205.0	180.0	180.0	180.0	180.0	130.0	.	.
7.0	175.0	175.0	170.0	169.0	169.0	130.0	100.0	.
8.0	156.0	156.0	153.0	149.0	480.0	130.0	100.0	70.0
9.0	139.0	139.0	138.0	135.0	132.0	128.0	100.0	70.0
10.0	124.0	124.0	125.0	123.0	121.0	116.0	100.0	70.0
11.0	107.0	107.0	114.0	113.0	110.0	107.0	98.7	68.4
12.0	85.5	85.5	103.0	103.0	102.0	99.0	91.9	64.2
14.0	.	.	80.2	86.9	86.8	85.5	80.2	56.8
16.0	.	.	.	70.5	73.8	74.6	70.6	50.6
18.0	.	.	.	48.4	61.8	64.6	62.5	45.6
20.0	.	.	.	.	47.7	56.4	55.3	41.3
22.0	.	.	.	.	.	49.7	49.3	38.0
24.0	.	.	.	.	.	44.1	44.3	35.1
26.0	.	.	.	.	.	38.2	39.9	32.7
28.0	.	.	.	.	.	31.1	36.2	30.8
30.0	.	.	.	.	.	20.9	33.0	29.3
32.0	.	.	.	.	.	.	30.1	28.1
34.0	.	.	.	.	.	.	26.7	27.2
36.0	.	.	.	.	.	.	22.4	25.0
38.0	.	.	.	.	.	.	17.1	23.1
40.0	.	.	.	.	.	.	.	21.4
42.0	.	.	.	.	.	.	.	19.9
44.0	.	.	.	.	.	.	.	17.8
46.0	.	.	.	.	.	.	.	14.5
48.0	.	.	.	.	.	.	.	9.8
危険角度	.	.	.	.	.	.	7	9

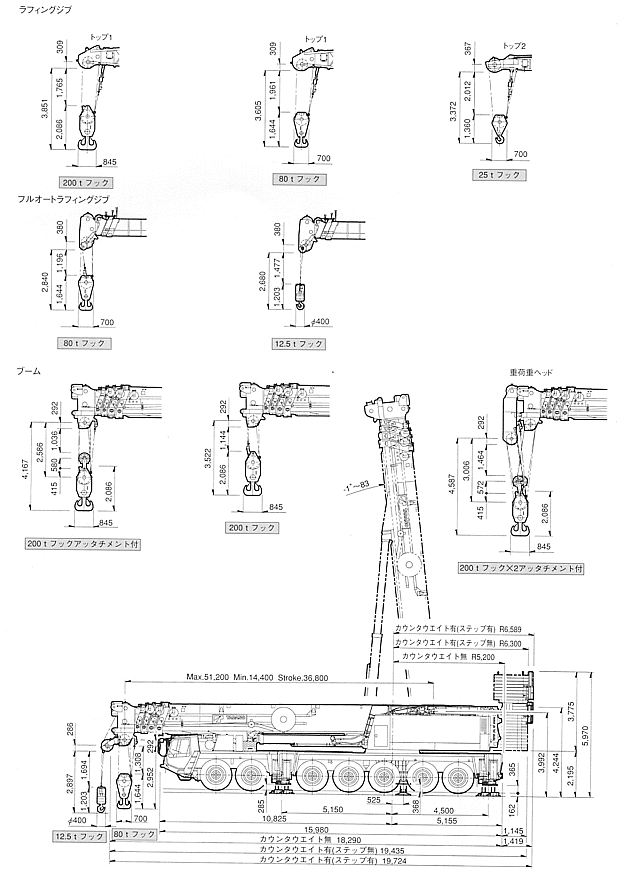

標準ﾌｯｸ	200t×2アタッチ　メント付	200tアタッチメント付				200t		80t
ﾌｯｸ質量	2300ｋｇ×2	2300ｋｇ				2100ｋｇ		1360ｋｇ
標準巻掛本数	18×2	16				11	9	6

三重、明和クレーン(有)の移動式クレーン・ポンプ車・レッカー車　i‐ｍｏｄｅ版有り /　160tｵ-ﾙﾃﾚｰﾝｸﾚｰﾝ　AR‐4000M

400ｔｵｰﾙﾃﾚｰﾝｸﾚｰﾝ　ＴＡＤＡＮＯ　　AR‐4000M

作業半径とは吊荷の重心からクレーンの旋回中心までの水平距離をいいます。（アウトリガーまでの距離ではない!!）
